Product Description

抓住并记录美妙的时刻
还在为多轨录音制作寻找合适的PC端音频接口？全新的01V96i现在可以帮您抓住现场及录音棚中的完美时刻。 自从1998年首次发布以来，01V系列数字调音台就被广泛应用于录音制作、现场扩声以及工程安装等各个领域。01V96i在原有成功机型的基础上进一步满足了用户日益增加的需求，从而推动了音频领域的又一次革新。现在，01V96i新增了USB2.0传输方式的16 in/16 out 96kHz高品质多轨录音及播放功能；附赠最新版本的Steinberg’s Cubase AI录音制作软件；升级搭载雅马哈全套VCM效果器；更新了专业录音级高品质话放，下一代的01V96i将满足您混音及录音的全方位需求，帮助您全面提升混音扩声及录音能力。
主要特点

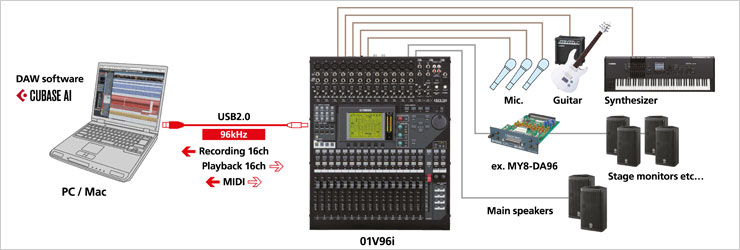

仅需一根USB数据线，即可完成96kHz多轨现场录音工作

在现场演出环境中，实时多轨录音的需求日益增加，01V96i正是为了满足此类需求应运而生。01V96i采用了USB2.0连接方式—它可以有效地帮助您将自己的录音棚随带于身。 仅通过一根USB数据线完成16 in/16 out 96kHz 的实时高品质音频数据在调音台与PC端DAW数字音频工作站的无缝传输，专业级录音作品的录制和编辑将变得前所未有的简便。同时，USB2.0连接还负责两路MIDI控制数据的通讯，这样您便可以通过附赠的Cubase AI软件将您在调音台上精确的物理控制内容和软件端控制完美同步连接起来。
每一幅杰作，都始于一张空白的画布，您的不也应如此？

在雅马哈，我们坚信您的音乐的特点应该原原本本出自您的创作，而不是我们。正式基于这一理念，01V96i（如同所有其他的雅马哈更高端的数字调音台一样）的设计提供了最为真实的原音音质。它提供给您最为纯净、无失真的原始声音。以这一清晰无修正的原音为基础，您对声音音色、品质以及其他听感表达元素的修改将拥有更大的发挥余地，整个音乐修润将可完全取决于您的创作和想法。
所以，您现在便拥有了属于您自己的画布— 是时候给它加上色彩了。雅马哈著名的VCM效果器忠实地还原了经典效果器设备的模拟电路，精确到其中的每一个电阻和电容器件，因此能够在数字环境中带给您模拟环境中特有的丰富以及温暖的音频效果。所以，无论是使用经典的雅马哈SPX混响效果器处理现场人声，还是用70年代压缩器来平滑一段爵士旋律，您可以依赖雅马哈灵活多用的数字处理能力确保最为出色的制作品质。
- 24bit/96kHz音频处理能力，全新改善的专业录音级高品质话放不同于某些数字调音台为了达到96kHz的高解析度录音采样频率而相应减少录音音轨的数量，01V96i在任何其提供的采样频率下都未减少录音音轨的数量，同时，其内部数字信号运算处理（58-bit累加器）统一采用了极高解析度的32bit/96kHz处理模式。不仅如此， 所有的板载模数/数模（AD/DA)转换器均采用顶级的24bit/96kHz处理模式，对于01V96i来说，这一点非常重要，因为它配备了全新的录音级高品质话放，具备超高的解析度以及还原“空气感”的能力。如果板载模数/数模转换器使用24bit/96kHz的高解析处理模式， 您便可以完全放心01V96i如此优异的话放所带来的温暖感和清晰度在模数转换过程后不会产生任何的损耗和妥协。
- 96kHz内置效果器以及顶级品质的压缩、门限以及延时效果当您拥有一个24bit/ 96kHz音质的音源却必须为了效果处理而人为降低采样率时，音质在效果处理过程中的损耗就难以避免。我们相信您在使用软件或者硬件效果器时或多或少一定碰到过效果器不支持24bit/ 96kHz音质音源所面临的信号损失问题。 正因为如此，雅马哈为您加入了能够满足96kHz效果处理的立体声效果器。01V96i同时还具备灵活多用的用于动态控制的独立通道压缩器以及门限处理器，4段参量通道均衡器（可切换“type I”或者“type II”EQ算法），以及通道延时。除了通道延时器，所有通道处理器都编入了可供选择的 “libraries”中，因此可以简单地随时调用未经修改的预设。除了门限器以外，所有的通道功能都可以用于输出总线的参数调整中。
全套雅马哈VCM效果器以及高解析度REV-X混响效果器

[Channel Strip]- 重现经典 -
Channel Strip插件包含5种VCM模型，拥有1970年代最具代表性的压缩器和EQ效果器。不仅 完整再现模拟电路所独具的饱满感（FET、真空管、变压器等设备的特性），同时由顶级工程师参与配置了可实现最佳调音效果的参数。因此，可在实际操作中更为简便地获得理想的音效。
[Master Strip]- 磁带式录音效果的优势 -
Master Strip插件采用VCM技术，忠实模拟了有名的开盘式磁带录音机模拟电路和模拟磁带所独具的声音特性。因为开盘式磁带录音机具备平抑峰值电平的能力，许多顶级录音棚至今还沿用了诸如Studer A80 mk I，A80 mk IV，A820以及Ampex ATR100等70、80年代的型号的磁带录音机来完成磁带效果压缩工作。Open Deck提供了4种机型：Swiss’70,Swiss’78,Swiss’85以及American’70。您甚至可以结合不同的录音与播放面板。同时，您也可以进行磁带的新旧、磁带速度、乖离率、EQ等选项设置，以此来更改声音、失真、饱和度等特性。现在，您可以在01V96i上实时完成这一系列顶级的声音“塑形”工作了。
[Vintage Stomp]- 令人惊异的移相器 -
优异的精确性。Vintage Stomp提供了3种最为著名的用于70年代效果器单元的独立移相器。Yamaha VCM技术的加入让这些效果能够毫无保留地创造出原始vintage效果设备的温暖感以及空间感。同时，还完美地结合了数字处理环境的灵活性优势。
[Reverb]- 将您的混音带入现实生活 -
高解析度的Reverb混响效果器中使用了”REV-X”算法，该算法首次使用于Yamaha的SPX2000数字多效果处理器。基于多年的研发而生的REV-X效果可以产生最为丰满的混响效果以及极为平顺的衰减，其中，REV-X Hall, REV-X Room, 以及REV-X Plate预设效果都采用了全新的参数设置，例如房间尺寸以及衰减包络，从而具备前所未有的清晰度以及控制能力。REV-X Hall以及REV-X Room预设效果拥有非常宽广的声音，与此同时REV-X Plate预设效果则可以产生一种更为明亮的音调，非常适用于人声。所有的预设效果均可以产生浓厚温暖的混响效果，同时，这些效果声完全不会妨碍到原始音色的听感。
强大的混音能力，多功能、可扩展

千万不要被它紧凑的机身所迷惑—01V96i具备无比强大的混音能力，能够广泛应用于制作以及扩声等各个领域。
- 40路输入/20个混音母线，均为96kHz采样频率音质01V96i拥有多达40路输入通道以及20个混音母线，采样率达96kHz，因此一个紧凑的机架安装尺寸调音台实际拥有大型调音台的处理能力。提供2个主立体声母线，8个独立的混音母线，2个监听母线以及8个辅助母线— 一共20个 — 01V96i能够提供您足够的路由选择来满足任何混音需求。
- 综合性的连接能力01V96i后面板上提供了16个模拟通道输入端口—其中12个包含了全新改善的录音级高品质话放-—在数字输入端口上，包含了8通道光纤ADAT端口，2轨同轴输入以及使用USB传输的16路输入。模拟输出端口则包含了主立体声输出，立体声监听输出，1个立体声2轨输出，4个OMNI输出，12通道TRS insert输出断点以及1个耳机输出（与用于数字输出的同轴2轨输出以及8通道光纤ADAT输出对应）。Yamaha还提供了多种功能特点的MY扩展卡来满足您需要扩展更多接口的需求，这些扩展卡可以插入01V96i后面板的专用扩展槽中。无论是传统的模拟音频格式还是标准的数字音频格式或者是用于专用的第三方网络传输协议的数据传输，MY（Mini-YGDAI）扩展卡能让您简单高效地为01V96i拓展其I/O连接能力。

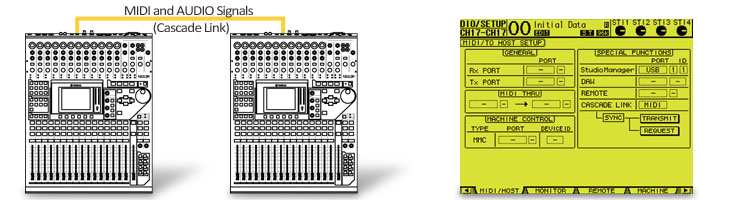

- 级联你的调音台，大幅扩展其混音能力当您需要搭建强大的混音系统时（比如大型现场扩声运用），”01V96i Cascade Link”可以级联两台01V96i，这样您便可获得最多80通道的混音能力。一个简单的连接便可让您拥有无比强大的混音能力。
数字化的优势


当今科技，数字技术的应用具备众多无与伦比的便利优势，比如在功能丰富性、制造成本控制以及空间占用上。但是模拟调音台所特有的直观性特点也是不容忽视的。在调音台的设计中，我们遵循的原理是：用耳朵而不是眼睛完成混音工作。正是基于这一目标，雅马哈将自身专业音频领域的强大技术优势融入新品数字调音台的研发当中，同时却又十分合理地保留了模拟台直观操控的优势。

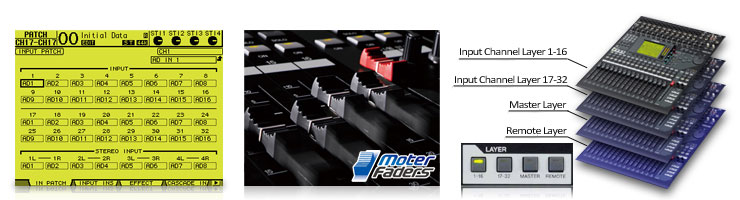

- 快速灵活的跳线功能在模拟调音台的混音操作中，跳线以及通道分配往往是最为繁琐的工作。而当您使用01V96i简便易用的多功能跳线系统时，所有的输入（inputs），输出（outputs），效果（effects），通道插入（channel inserts）以及包括现在全新的USB I/O都可以分配至调音台的任意输入通道或者输出上。例如，任何效果器都能分配到一个辅助母线用于效果发送操作，或者也可以根据需要直接插入任意输入通道。当您需要重新调整系统配线时，集中化操控意味着您不必象从前在模拟调音台上那样，手忙脚乱地来插拔线缆完成配线的重置。01V96i拥有跳线库来存储跳线设置，这意味着您可以随时通过一键调用来快速调用预设的跳线设置。
- 精确的电动马达推子，除了可用于混音以外还可用于更多功能参数的设置雅马哈所有的专业数字调音台都配备了电动马达推子（衰减器）。在混音过程中，调音师需要随时掌握精确的电平值，如果没有电动推子，您在每次调用预存场景或者通过外部设备远程遥控调音台时，听到的混音效果将总会有别于原来的推子设置，这将给您的工作带来麻烦和困惑。安装100mm电动马达推子的雅马哈数字调音台将会是您的最佳选择。伴随直观的操作，高精度控制等优良特性，电动马达推子将确保您精确存储并调用调整的参数值，在听感和视觉上均做到完全相同。不仅如此，您还可以使用“推子发送”功能，直观、迅速地操作推子对多重监听混音进行调用和修改。
- 直观的“选中通道”（Selected Channel）“Selected Channel”——选中通道控制功能可以对选中的输入或输出通道进行如同模拟方式一般地按键以及旋钮参数控制。由雅马哈设计的这一经典功能已经变为了数字调音台领域的行业标准，同时广受业界调音师的好评。
- 推子层切换以及推子模式数字化操控的一大优势是它能够在不增加额外空间占用的情况下大幅增加调音台的功能和操控灵活性。01V96i拥有16个通道推子以及一个立体声主输出推子。 通过调音台的推子层切换按键，通道推子对应功能可以在输入通道层1-16, 17-32, MASTER (8 AUX and 8 BUSES) 或者遥控（REMOTE）层之间快速地切换。在遥控层，您可以控制DAW软件或者创建自定义用户推子层来对自己所需的输入输出通道进行控制。推子模式（Fader MODE）按键可以迅速完成01V96i推子电平与辅助电平间的切换。所有推子均由高精度的电机马达驱动，因此可以迅速精准地对您的设置和操作作出响应。
- 多用的通道配对功能（Channel Pairing）除了可以在“水平方向”对通道推子进行配对（pair），相邻通道层的对应的推子还可以“垂直方向”配对，这样的优点是，推动单个的推子就可以完成对于立体声双通道的控制。对于多个立体声通道而言，使用这样的方法减少了一半的推子数量，从而可以仅在一个推子层完成对多路立体声通道的参数操作。
多功能多场合，优化的现场扩声特点

01V数字台受到广泛运用的一个重要因素就是它的多功能及可扩展性。01V96i则具备了更高的用户自定义功能，因而可以满足多种应用环境的特定需求，从而为您操控调音台带来巨大的便利性。特别是在现场扩声环境中，调音台的用户个性化功能让每一个调音师都能找到自己习惯的操作方式，最大程度地保证了操作的流畅性和快速性。
- 编组功能您可以将推子进行编组以及静音编组操作，点灭任意编入的输入通道或输出母线即可实现所有编组中推子通道的静音。编组功能可以大大提高包括现场扩声在内的多种应用场合的操作灵活性。

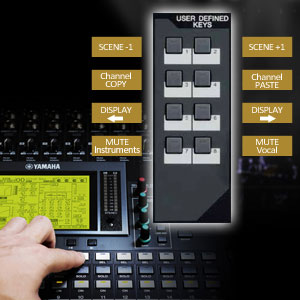

- 用户自定义键，用于自定义控制您的调音台8个用户自定义键实现了您和调音台之间的互动。这些按键可以设定为任意功能组合的控制按键。例如，您可以设置用户自定义键来实现切换场景，复制黏贴通道，或者跳转显示屏页面以及其他众多功能，这在现场扩声中特别实用。快捷的编组分配功能可以帮助您通过用户自定义键来快速切换需要静音的通道组——比如在现场演出时，需要对编组乐器或者多个音源进行快速静音操作时，这将是最为理想的操作方法。
- 场景记忆功能 — 单击一个按钮即可立即调用存储的场景在现场扩声中，实时存储和调用所有调音台参数非常有用。您可以在演出的进行中一瞬间切换场景（scenes），或者为不同的演出调用各自的基本场景预设值，随后再进行进一步的环境优化设置。这样就节省了大量的调试时间，让您的混音工作变得无比流畅及迅速。所有的场景数据还可以离线使用预装在个人电脑上的01V96i Editor进行编辑。您可以在家中的笔记本电脑上进行基本的预设，然后在现场将数据同步至调音台。01V96i数字调音台帮助您在瞬间调用一个场景，同时您也可以使用“调用安全”（recall safe）来操作指定的参数和通道，或者，您还可以使用“全局调用”来完成更多的灵活性操作。调音台甚至还具备“全局黏贴”功能，它可以帮助您将某一场景的参数同步复制黏贴到其他多个场景中——举例而言，您可以将彩排中调整好的最终的EQ以及AUX全局参数轻而易举地复制到演出所要调用的其他舞台场景中。
- 无缝对接PC端DAW音频工作站01V96i除了可以完美地独立运行和操控，它也可以与您PC端DAW（数字音频工作站）进行实时无缝连接。01V96i不仅具备双向的16 x 16 USB2.0音频传输能力，同时还可以作为一台功能强大的DAW控制器使用。这样，在录音、混音以及编辑音轨的过程中，您就可以借助01V96i直观舒适的人机界面（比如：推动真实的推子）进行调整，而不需要通过鼠标在电脑显示屏上完成繁琐的操作。控制模板可以适用于Avid ProTools®, Steinberg Cubase® and Nuendo®，同时，内置的通用DAW模式还可以支持更多其它类型的DAW。您也可以创建MIDI控制台来对应那些具备MIDI适配功能的DAW系统。

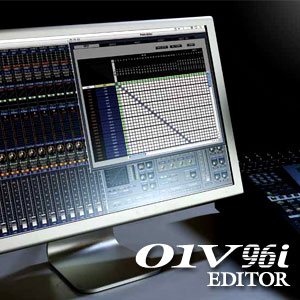

01V96i编辑器（01V96i EDITOR）

01V96i编辑器软件拥有MAC以及Windows系统两个版本，它是01V96i的管理控制软件，可以帮助您在PC端完成调音台所有参数的控制和调整预设。编辑器提供了综合监控功能，同时，在连接至调音台后，还可以实时显示选定通道的状态。在离线状态下，您可以编辑管理场景数据，跳线列表以及其他丰富功能，这将大大提高您的工作效率。如果您在使用一台临时借来的或者是固定安装了的调音台，您可以通过编辑器轻松地将做好的调音台设置保存到您的电脑上，这样在更换别的调音台使用时，就可以快速加载之前的预设了。在这一点上，01V96i编辑器同样也成为了您保存并管理调音台备份的好帮手。
Cubase AI – 完美的录音制作解决方案

Steinberg公司不断追求研发最为先进的综合DAW软件系统，其出品的Cubase软件便重新定义了音乐制作软件的标准。01V96i在购买包装中附赠了最新版本的Cubase AI音乐制作软件，它为您提供了一个无比灵活直观的创作平台，帮助您激发无限的音乐创作潜能。Cubase AI是Steinberg Cubase顶级音乐制作软件系统的简化版，它完全使用了与Cubase相同的顶级内核以及操作界面，这些Cubase的优异特点在世界范围内广受赞誉。Cubase AI在结合01V96i数字调音台使用时，一个完整录音系统解决方案即可完成。MAC系统以及Windows系统用户可以灵活地在多种场合完成录音棚级别的编曲、录音、编辑以及混音等等各种录音制作工作。



Outline		01V96i
Mixing capability	Mixing channels	32 Mono + 4 Stereo
	GROUP	8
	AUX	8
	MAIN	Stereo
	Input channel functions	Gate Attenuator 4-band PEQ 2x Compressor Delay Pan
	Output channel functions	Attenuator 4-band PEQ Compressor Delay
	On-board processors	4x SPX multi effectors
I/O	Mic inputs	12
	Phantom power	+48V DC; ON/OFF per 4ch
	Line inputs	2x Stereo 2x 2tr in
	AD converter	24-bit; 128-time over sampling
	Line outputs	Stereo output Monitor output 4x Omni output
	DA converter	24-bit; 128-time over sampling
	Digital I/O	ADAT (8-in/8-out) 2tr in/out
	Expansion slots	Mini-YGDAI (16-in/16-out)
	Control and others	To Host(USB) MIDI Word clock I/O
General specifications		01V96i
Internal processing		32bit Accumulator: 58bit
Sampling frequency rate	Internal	44.1 kHz 48 kHz 88.2 kHz 96 kHz
	External	44.1kHz/88.2kHz (-10%) – 48kHz/96kHz (+6%)
Signal delay		Less than 1.6ms CH INPUT to STEREO OUT (@SampIing frequency = 48kHz) / Less than 0.8ms CH INPUT to STEREO OUT (@SampIing frequency = 96kHz)
Total harmonic distortion		CH INPUT to STEREO OUT: Less than 0.05% 20Hz to 20kHz @+14dBu into 600Ω / Less than 0.01% 1kHz @+24dBu into 600Ω (@SampIing frequency = 48kHz) / Less than 0.05% 20Hz to 40kHz @+14dBu into 600Ω / Less than 0.01% 1kHz @+24dBu into 600Ω (@SampIing frequency = 96kHz)
Frequency response		CH INPUT to STEREO OUT: 0.5 -1.5dB 20Hz – 20kHz @+4dBu into 600Ω(@SampIing frequency = 48kHz) / 0.5 -1.5dB 20Hz – 40kHz @+4dBu into 600Ω(@SampIing frequency = 96kHz)
Dynamic range		110dB typ. DA Converter (STEREO OUT) / 105dB typ. AD+DA (to STEREO OUT) @fs=48kHz / 105dB typ. AD+DA (to STEREO OUT) @fs=96kHz
Hum & noise level	Equivalent input noise	-128dBu Equivalent Input Noise.
	Residual output noise	-86dBu residual output noise. STEREO OUT: STEREO OUT off. / -86dBu (90dB S/N) STEREO OUT: STEREO fader at nominal level and all CH INPUT faders at minimum level. / -64dBu (68dB S/N) STEREO OUT: STEREO fader at nominal level and one CH INPUT fader at nominal level
Crosstalk		-80dB adjacent input channels (CH1-12) / -80dB adjacent input channels (CH13-16) / -80dB input to output
Power requirements		AC100V 120V 220-240V 50/60 Hz
Power consumption		90W
Dimensions	W	436mm; 17-1/8in
	H	148mm; 5-7/8in
	D	548mm; 21-5/8in
Net weight		14kg; 30.86lbs
Others		Fader: 100mm motorized x17

Analog input characteristics

Input terminal	PAD	GAIN	Actual load impedance	For use with nominal	Input level			Connector
					Sensitivity	Nominal	Max. before clip
CH INPUT 1 to 12	0	-60dB	3kohms	50-600ohm Mics & 600ohm Lines	-70dBu	-60dBu	-40dBu	A:XLR-3-31 type (Balanced) B:TRS phone jack (Balanced)
		-16dB			-26dBu	-16dBu	+4dBu
	20				-6dBu	+4dBu	+24dBu
CH INPUT 13 to 16		-26dB	10kohms	600ohm Lines	-36dBu	-26dBu	-6dBu	TRS phone jack (Balanced)
		+4dB			-6dBu	+4dBu	+24dBu
CH INSERT IN 1 to 12			10kohms	600ohm Lines	-12dBu	-2dBu	+18dBu	TRS phone jack (Unbalanced)
2TR IN [L,R]			10kohms	600ohm Lines	-10dBV	-10dBV	+10dBV	RCA pin jack (Unbalanced)

Analog output characteristics

Output terminal	Actual source impedance	For use with nominal	Output level		Connector
			Nominal	Max. before clip
STEREO OUT L,R	75ohms	600ohm Lines	+4dBu	+24dBu	XLR-3-32 type (Balanced)
OMNI OUT 1 to 4	150ohms	10kohm Lines	+4dBu	+24dBu	TRS phone jack (Balanced)
MONITOR OUT L,R	150ohms	10kohm Lines	+4dBu	+24dBu	TRS phone jack (Balanced)
CH INSERT OUT 1 to 12	600ohms	10kohm Lines	-2dBu	+18dBu	TRS phone jack (Unbalanced)
2TR OUT [L,R]	600ohms	10ohm Lines	-10dBV	+10dBV	RCA pin jack (Unbalanced)
PHONES	100ohms	8ohm Lines	4mW	25mW	ST phone jack (Unbalanced)
		40ohm Lines	12mW	75mW

Digital input characteristics

Terminal	Format	Data length	Level	Connector
2TR IN DIGITAL	IEC-60958	24bit	0.5Vpp/75ohms	RCA pin jack
ADAT IN	ADAT	24bit	-	OPTICAL

Digital output characteristics

Terminal	Format	Data length	Level	Connector
2TR OUT DIGITAL	IEC-60958 Consumer use	24bit	0.5Vpp/75ohms	RCA pin jack
ADAT OUT	ADAT	24bit	-	OPTICAL

Digital input/output characteristics

Terminal	Format	Data length	Level	Connector
USB	USB2.0	24bit	-	B type USB connector

Control I/O characteristics

Terminal		Format	Level	Connector
TO HOST USB		USB	0V – 3.3V	B type USB connector
MIDI	IN	MIDI	-	DIN Connector 5P
	OUT	MIDI	-	DIN Connector 5P
	THRU	MIDI	-	DIN Connector 5P
WORD CLOCK	IN	-	TTL/75ohms	BNC Connector
	OUT	-	TTL/75ohms	BNC Connector
