Product Description

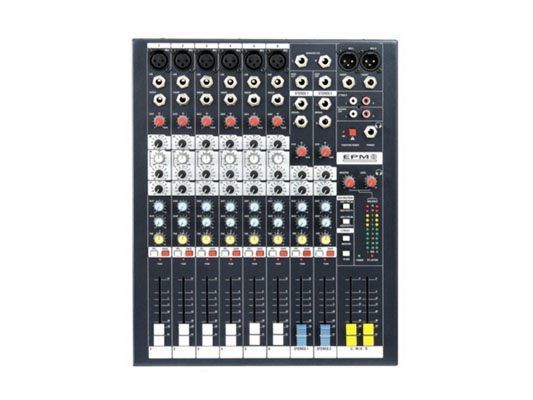

SOUNDCRAFT EPM 系列

EPM 是专为录音、现场演出、固定安装系统或广播电台等用户设计的操作简单、使用容易、具有优秀音频特性的调音台。有几种不同型号供选择：EPM6(6 个单声道输入)，EPM12(12 个单声道输入)等等。

Soundcraft EPM 的最大特点是：优秀的音质、直观和条理性强的控制面板和采用声艺顶级调音台上才能见到的 GB30 话筒前置放大器。这种话筒前置放大器可提供大的信号动态范围和精细调节的话筒信号控制。

话筒和线路信号输入采用平衡连接的 XLR 接口和 1/4″ Jack 接口。采用 XLR 平衡连接的立体声主输出可实现与其他的专业设备最佳的匹配连接。在每个单声道和主输出通道中还设有信号插入点，用于外接信号处理。

通过可选购的机架安装配件，EPM 调音台可以很快变为适合于机架安装的调音台，这种机架安装调音台可用于流动演出或各类型固定安装工程。各型号 EPM 调音台的安装高度为 8U 标准机架空间。

因为整个信号通路(从前置放大级、通过滤波和 EQ)的电平是不断变化的，所以 EPM 调音台的全部输入通道都设有峰值 LED 指示灯。

这些 LED 监视指示灯从信号通路的多点接入，以确保不会发生过载。立体声主输出有一组 10 段 LED 指示灯，配合 PFL 状态，指示灯显示任何一路被 SOLO 通道的状态。这些 LED 显示灯在信号接近峰值时，过载显示灯可根据不同程度的过载调节亮度作警示，使您通过利用这一特性，将任何信号的质量调整到最佳状态。

特点：
• 过载显示灯可根据不同程度的过载调节亮度作警示(话筒前和话筒后、EQ 后和推子后)
• 精细、超线性的 GB30 话筒前置放大器
• 为电容话筒提供真正专业的 +48V 幻象电源
• 为外部信号提供插入点
• 不同单声道输入和 2 个立体声输入
• 2 路辅助输出，全部可用开关切换到推子前或推子后
• 内部电源供电
• 简单的机架安装(选购件)

技术规格
频率响应	话筒/线路输入到任何输出端	20Hz-20kHz ±0.5dB
总谐波失真和噪声	-30dBu 输入到混音，话筒增益 30dB	<0.007%
话筒输入的等效输入噪声	22Hz-22kHz 不加权	-128dBu (信源内阻150Ω)
母线噪声	20Hz-20kHz 宽带线路输入	终端负载为150Ω，RMS(有效值)测量
混音	推子在下面，最大混音电平	<-85dBu
通道之间串音	通道哑音	>96dB
	推子位置(标记+10)	>96dB
	辅助发送端口	>86dB
输入和输出阻抗	话筒输入	2.4kΩ
	线路输入	11kΩ
	立体声输入	100kΩ
	输出	75Ω
输入和输出电平	话筒/线路的最大输入电平为	+17dBu
	线路的最大输入电平为	+30dBu
	立体声最大输入电平	+30dBu
	最大混音输出电平为	+20dBu
	耳机最大输出电平为	300mw/200Ω
EQ(单声道输入)	HF(高频)	12kHz,±15dB，搁架式
	MF(中频)	140Hz-3kHz，±15dB，Q=1.5
	LF(低频)	80Hz，±15dB，搁架式
输出电平表		L 和 R 混音输出电平表为 10 段 LED 指示灯
工作条件	温度范围	-10℃ 〜 +30℃
	相对湿度	0% 〜 80%
供电	集成轻型开关电源	交流输入：85V-270V，50/60Hz
电源消耗	小于	20W
尺寸(宽x高x深)	EPM6	280mm x 91mm x 362mm
	EPM8	330mm x 91mm x 362mm
	EPM12	432mm x 91mm x 362mm
重量	EFX6	4.0 kg
	EPM8	4.6 kg
	EPM12	5.8 kg
