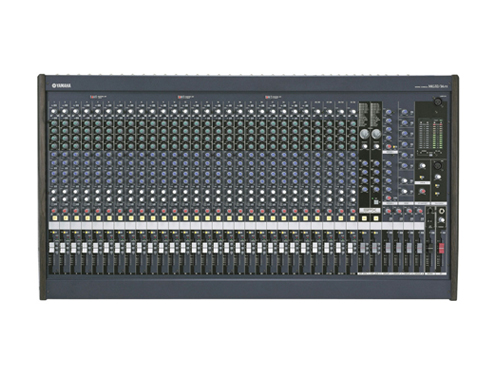

- 产品型号：YAMAHA 3214cx
- 简要描述：
内建双SPX的现场扩声调音台 该系列32路和24路型号适于需要有效处理大量声源的正规现场扩声用途。 MG32/ [...]
- 在线销售：
在线询盘
产品介绍
内建双SPX的现场扩声调音台
该系列32路和24路型号适于需要有效处理大量声源的正规现场扩声用途。 MG32/14FX 和 MG24/14FX 都内建了双SPX 效果器，可以从控制台满足您任何操作需求。 多种辅助和编组总线，提供丰富的混音和信号路径引导功能。
现场扩声或固定安装的合格调音台
MG24/14FX 和 MG32/14FX是全功能扩声调音台，具备符合任何现场扩声用途的容量和能力。 您可以根据声源数量的要求选择24路输入的MG24/14FX或32路输入的MG32/14FX。 还有其它诸多功能，如内建了雅马哈自主开发的SPX效果处理器。利用强大的信号路径引导能力可以进行监听和外接信号处理操作。
现场声输入能力
MG24/14FX 有 16个单声道输入通道和4个立体声输入通道，而 MG32/14FX 具有 24 个单声道输入通道和4个立体声输入通道。 输入增益控制器和衰减开关用于调整大量的声源: 话筒电平可以在 -60 dB 带+10 dB的范围内进行调整，线路电平可以在 -34 dB 到 +10 dB范围内调整。 通道峰值指示灯提供了理想的电平调整能力。
大量的输入口
单声道输入口提供两种形式—— XLR 和phone型插口， – MG24/14FX上为通道1 到16 ，在MG32/14FX上为1到24 。 2个立体声输入口提供 phone型插口和RCA 针式插口。 另外还有独立的2-track RCA针式输入插口，可以输入CD 播放器或其它立体声线路型声源。
顶级话放
在您的最终混音结果中，话筒放大器扮演了重要的角色。 MG系列调音台配备有低噪、高性能的话放，能为动圈话筒和电容话筒提供最佳的声音。 MG24/14FX的通道1到16以及MG32/14FX的通道1 到 24上都提供了话放。
可开关的幻象电源
MG调音台的话放提供了录音棚级的电容话筒48V幻象供电功能。 8个通道编组的幻象电源可以打开和关闭。
Insert I/O
单声道输入通道带有 insert跳线点，可将外接信号处理设备插入通道的信号路径。 立体声总线 (L 和 R) 和4个编组总线同样提供了Insert I/O。
中频扫频3段单声道通道EQ和4段立体声通道EQ
MG24/14FX和 MG32/14FX 的单声道通道都提供了先进的EQ 功能: 3段EQ带10 kHz斜率HIGH控制能力、250 Hz ~ 5 kHz可扫频MID控制和100 Hz 斜率LOW 控制。 话筒输入口也配置了80 Hz 高通滤波器，可以将低频噪音切除。 立体声通道具备4段EQ ，分别为10 kHz HIGH、3 kHz HI MID、800 Hz LO MID和100 HZ LOW 控制。
总共14 总线的多总线配置
除了主控立体声总线用于控制台的主输出，MG24/14FX 和 MG32/14FX 还带有便于执行子混音编组的4个编组总线，6个辅助总线可用于监听和外接效果发送，另外还有2个内建效果器的发送总线。 极其强大而灵活的信号处理路径中总共有14个总线。 通道发送旋钮和总线分配开关，可以按照您的需要方便地将信号从各通道发送到立体声、编组、内建效果和辅助总线。
充足的信号发送和返回方法
所有输入通道有总共6个辅助发送: AUX发送1到4可以切换推子前和推子后操作， AUX 发送 5和 6 为推子后。 除了6个AUX发送还有2个EFFECT 发送。 超级充足的发送能力可以为几乎所有的复杂应用提供强大的监听处理和效果处理能力。 2个立体声AUX返回和内部效果返回功能提供了诸如湿音监听等附加的返回能力。
丰富的输出接口
调音台的主立体声信号会被同时发送到主立体声输出 (XLR插口)、子立体声输出信号 (phone 型插口)、REC OUT 接口(RCA 针式插口)、单声道输出 (XLR 插口)和耳机输出 (立体声 phone型插口)。 编组总线1到4也提供独立的phone型输出插口。这样，即使您需要同时将信号发送到观众席系统、监听音箱、超低音音箱、主录音机和其它输出路径， MG24/14FX 或 MG32/14FX也能轻松完成。
可靠的XLR输出接口
主立体声输出和单声道输出都配备了牢固可靠的XLR 型接口。 这些接口不仅能锁死连接线，将意外断开的可能降至最低，还可以长期稳定地提供出色的电气连接性。
单声道输出上的可变LPF
带有滚降频率的低通滤波器可以在80 到120Hz的范围内进行变化，装备在单声道输出路径上可以为超低音音箱的连接提供便利和优良的信号匹配能力。
12段电平表
4个高度直观的可切换12段电平表可以视觉化地监控主立体声总线、4个编组总线、立体声2-track输入、PFL (推子前监听)总线或AFL (推子后监听) 总线上的电平信号。
高性能的内建效果处理器
MG24/14FX 和 MG32/14FX配备了一对强大的雅马哈数字效果处理器，能提供16种实用的高级数字效果。 效果类型包括混响、延迟、变调合唱、相位器、人声重叠和失真等。 各种效果还包括可编辑参数，以便按需自定义。处理器 “B”甚至带有一个能靠实时拍击来输入速度的TAP 开关。 由于内建这些顶级效果器，无需购买和安装外接效果器即可创建自己的声音特性。
提高视觉化操作的照明开关
通道 ON 开关、PFL (推子前)开关和幻象电源开关都是雅马哈独有的可点亮型，便于视觉化查看调音台的设置。
便于沟通的对讲功能
安装、排练和实际演出中，对讲功能有助于调音师和乐手、现场工作人员之间进行有效的语言沟通。
直观的控制能力和高度的可靠性
MG系列调音台上推子、旋转控制器和开关的设计以及它们布局的方式，可以让用户方便地操作并执行可视化的设置。
技术规格
| 输出 | MG32/14FX | MG24/14FX | |
| 混音能力 | 混音通道 | 24 Mono + 4 Stereo | 16 Mono + 4 Stereo |
| 编组 | 4 | 4 | |
| AUX | 8 (2x 二选一) | 8 (2x 二选一) | |
| 主输出 | Stereo Mono | Stereo Mono | |
| 输入通道功能 | CH1-24: HPF 3段 中频扫频 PEQ Intert I/O; CH25-32: 4段, PEQ | CH1-16: HPF 3段 中频扫频 PEQ Intert I/O; CH17-24: 4段, PEQ | |
| 输出通道功能 | LPF on Mono out | LPF on Mono out | |
| 内建处理器 | 2x SPX | 2x SPX | |
| I/O | 话筒输入 | 24 | 16 |
| 幻像供电 | +48V DC; ON/OFF 每8通道 | +48V DC; ON/OFF 每8通道 | |
| 线路输入 | 4x Stereo | 4x Stereo | |
| 控制器和其它 | 脚踏开关 | 脚踏开关 | |
| 一般技术规格 | MG32/14FX | MG24/14FX | |
| 总谐波失真 | 低于 0.1% | 低于 0.1% | |
| 频率响应 | 0 +1.0 -3dB 20Hz-20kHz | 0 +1.0 -3dB 20Hz-20kHz | |
| 嗡音和噪声电平 | 平均输入噪音 | -128dBu | -128dBu |
| 残余输出噪声 | -99dBu | -99dBu | |
| 串扰 | -70dB | -70dB | |
| 供电要求 | 取决于购买地区; AC100V 120V 或 220-240V; 50/60Hz | 取决于购买地区; AC100V 120V 或 220-240V; 50/60Hz | |
| 功耗 | 120W | 100W | |
| 外观尺寸 | 宽 | 1027mm; 40-7/16in | 819mm; 32-1/4in |
| 高 | 140mm; 5-1/2in | 140mm; 5-1/2in | |
| 深 | 551mm; 21-11/16in | 551mm; 21-11/16in | |
| 净重 | 22kg; 48.5lbs | 18.5kg; 40.8lbs | |
| 附件 | 使用说明书 AC电源线 | 使用说明书 AC电源线 | |
输入特性
| 输入端口 | 衰减 | 增益消减 | 当前负荷阻抗 | 以标称使用 | 输入电平 | 调音台接口 | |
| 标称 | 削波前的最大值 | ||||||
| CH INPUT [A, B] *1 | 0 | -60 | 3 ohms | 50-600ohm Mics & 600 ohm 线路 | -60dBu | -40dBu | A: XLR-3-31类型 B: TRS耳机插口 |
| 26 | -34dBu | -14dBu | |||||
| 0 | -16 | -16dBu | +4dBu | ||||
| 26 | +10dBu | +30dBu | |||||
| ST CH INPUT *2 | -34 | 10 ohms | 600ohm 线路 | -34dBu | -14dBu | TRS phone 型插口 RCA 针式插口 | |
| 10 | +10dBu | +30dBu | |||||
| CH INSERT IN *1 | 10kohms | 600ohm 线路 | 0dBu | +20dBu | TRS耳机插口 | ||
| GROUP INSERT IN (1-4) | 10kohms | 600ohm 线路 | 0dBu | +20dBu | |||
| SUB IN (1, 2) [L, R] | 10kohms | 600ohm 线路 | +4dBu | +24dBu | TRS耳机插口 | ||
| TB IN | 10kohms | 50-600ohm Mics | -50dBu | -30dBu | XLR-3-31类型 | ||
| 2TR IN [L, R] | 10kohms | 600ohm 线路 | -10dBV | +10dBV | RCA针式插口 | ||
*0dBu=0.775 Vrms.
*1. MG24/14FX: 1-16, MG32/14FX: 1-24
*2. MG24/14FX: 17-20,MG32/14FX: 25-28
输出特性
| 连接 | 实际音频源阻抗 | 以标称使用 | Output Level | 调音台接口 | |
| 标称 | 削波前的最大值 | ||||
| ST OUT [L, R] MONO OUT |
75ohms | 600ohms 线路 | +4dBu | +24dBu | XLR-3-32类型 |
| GROUP OUT (1-4) AUX OUT (1-6) |
150ohms | 600ohms 线路 | +4dBu | +20dBu | TRS 耳机插口 |
| ST SUB OUT [L, R]) EFFECT OUT (1, 2) |
150ohms | 10kohms 线路 | +4dBu | +20dBu | TRS 耳机插口 |
| CH INSERT OUT *1 GROUP INSERT OUT (1-4) ST INSERT OUT [L, R] |
150ohms | 10kohms 线路 | 0dBu | +20dBu | TRS 耳机插口 |
| REC OUT [L, R] | 600ohms | 10kohms 线路 | -10dBV | +10dBV | RCA 针式插口 |
| PHONES OUT | 100ohms | 40ohms Phones | 3mW | 75mW | ST phone 型插口 |
*0dBu=0.775 Vrms.
*1. MG24/14FX: 1-16, MG32/14FX: 1-24
*2. MG24/14FX: 17-20,MG32/14FX: 25-28
